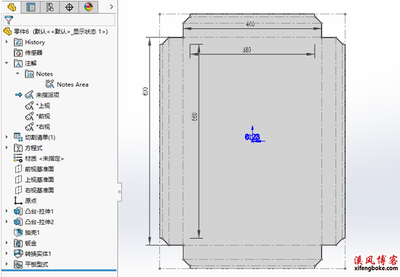

Solidworks教程：什么是钣金交叉折断？工控帮技术学校。我是妮可，有同学问我，不知道交叉折断工具的用途是什么？其实，这个工具在工艺上使用，与模型建模无关，它只是在工艺流程中的一个显示，不会影响零件材料和下料，这种工具很多同学可能没有见过。给大家看一张图，这个大家应该都见过，比如通风管道上有一个十字叉的折边，这个就是用到了交叉折断，它不会影响零件的长宽，只是加强了这个地方的处理。

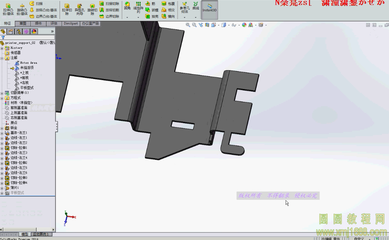

1、如何用solidworks创建钣金件SolidWorks有专门的钣金工具。在工具栏区域单击右键，把钣金模块调出来。至于如何做，可以网上教程，也可以在帮助文件中按照实例来练习。SolidWorks有两种方法创建钣金：1.用钣金命令创建2.实体转钣金具体看着个链接纯干货要学SolidWorks可以去圆圆教程网。

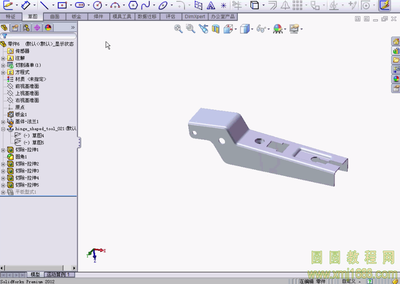

2、solidworks怎么做钣金1.调出钣金工具：在特征、草图、评估等处右击，会出现下拉菜单，在里面找到“钣金”字样单击，其前方会出现对勾，此时钣金工具已经调出来了；2.选择草图模块，然后点击草图绘制进入草图绘制主界面；3.在草图中绘制绘制草图，尺寸自定义，然后确定，完成草图绘制；4.切换到钣金模块，选中刚画好的草图，点击基体/法兰薄片命令；5.在给定深度里输入钣金要拉伸的长度，在钣金参数里面输入钣金的厚度，其他参数默认；
3、solidworks钣金设计教程钣金零件是一种比较特殊的实体模型，是带有折弯角的薄壁零件。整个模型的所有壁厚都相同，折弯程度可以通过指定折弯半径来控制。下面简单介绍一些SolidWorks最基本的钣金特征。SolidWorks主要有“基体法兰”、“斜接法兰”、“边线法兰”和“薄片”等命令。一、基体法兰基体法兰是为钣金零件生成基体特征。它与拉伸特征相类似，只不过用指定的折弯半径增加了折弯。
基体法兰是一个钣金零件的基本特征。它建立了最初的实体并定义了用于随后添加到钣金特征的设置，二、斜接法兰斜接法兰特征可将一系列法兰添加到钣金零件的一条或多条边线上，您可以在需要的地方加上相切选项生成斜接特征。三、边线法兰边线法兰特征可将法兰添加到钣金零件的所选边线上，它的弯曲角度和草图轮廓都可修改，四、薄片薄片特征可为钣金零件添加相同厚度薄片，薄片特征的草图必须产生在已存在的表面上。
