立面图设计制图的小细节：立面图应标注立面设计部位两端的总尺寸和局部的分尺寸，平面图中有轴线编号的宜标注立面范围内的轴线编号应标明立面左右两端的内墙线，标明装修后上下之间的地面线、顶棚线宜标注顶棚剖切部位的定位尺寸及其他相关尺寸，标注地面线标高、顶棚线标。

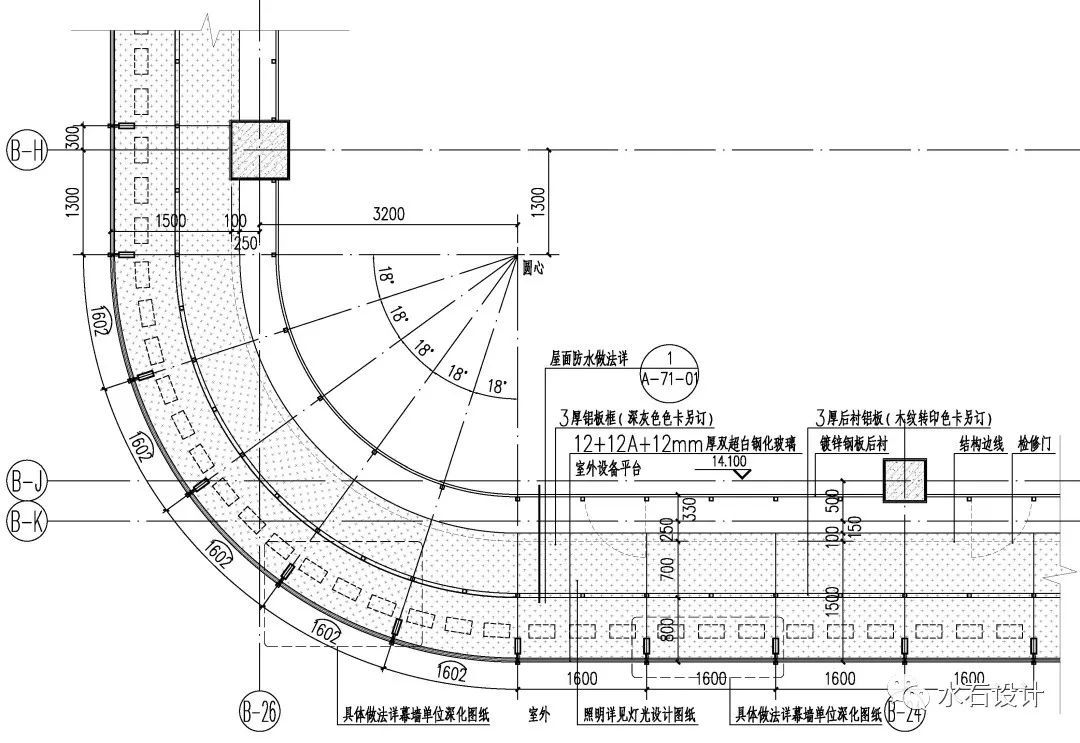

1、CAD建筑图纸尺寸怎么标注CAD制图中，经常需要对尺寸进行标注，下面我就来讲讲CAD建筑图纸尺寸怎么标注。01首先，打开CAD图纸，如果是简单图形标注的话，我们直接点击菜单栏“标注”，下拉菜单中选择“线性”。02然后，直接在图中标注对象上方生成标注就可以了，如图所示。03如果需要修改标注（文字大小、文字替代内容等），就选中标注后用右键点击，选择“特性”，在特性里面修改即可。

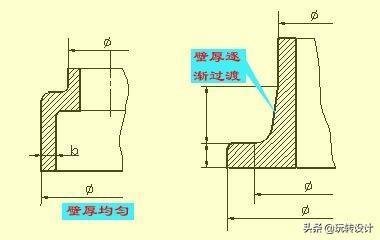

2、标注尺寸由什么组成一个完整的尺寸标注由尺寸界线、尺寸线、尺寸文字、尺寸箭头、中心标记等部分组成。【扩展】尺寸标注：图样除了画出建筑物及其各部分的形状外，还必须准确地、详尽地和清晰地标注尺寸，以确定其大小，作为施工时的依据。一个完整的尺寸标注由尺寸界线、尺寸线、尺寸文字、尺寸箭头、中心标记等部分组成。用特定单位表示长度值的数字。在技术图样中和一定范围，若已注明共同单位时，均可只写数字，不写单位。
尺寸界线起点偏移量指标注时的两侧竖直线的端点离标注时点的两点的距离，大小视具体情况而定，一般以35mm为宜。扩展资料：标志尺寸：符合模数数列规定，用以标注建筑物定位线（轴线）之间的距离，如开间、柱距、进深、跨度、层高等，以及建筑构配件、建筑制品及有关设备位置界线之间的尺寸，是应用最广泛的房屋构造的定位尺寸。构造尺寸是建筑制品、建筑构配件的设计尺寸。

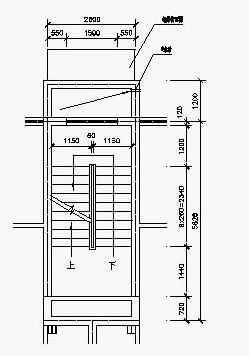

3、建筑施工图尺寸标注有什么要求?一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针45度角，长度宜为23mm。图样中所标注尺寸表示物体的真实大小，与绘图比例、绘图的准确度无关，尺寸以mm为单位时，不需要注明。若采用其他单位时，必须注明单位或名称，尺寸四要素：尺寸数字、尺寸箭头、尺寸界线、尺寸线。扩展资料：建筑施工图，包括以下主要图纸内容：（1）图纸首页，首页图是建筑施工图的第一页，内容一般包括：图纸目录、设计总说明、建筑装修及工程做法、门窗表等。
