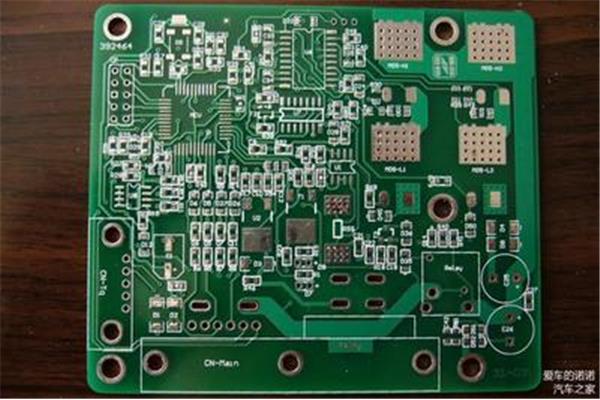

如何制作印刷电路板，如何制作印刷电路板，和工厂生产中的业余制作有很大区别。电路板是怎么来的？分享PCB的3D模型，印刷电路板的制造工艺是怎样的？印刷电路板是覆铜板层压的吧？用感光电路板做印刷板直接在胶片上印刷就更方便了，印刷电路板PCB是怎么做的？我们打开一般电脑的键盘，可以看到一层印有银白色(银浆)导电图形和健康图形的软膜(柔性绝缘基板)。
同样的问题刚刚已经回答过了。手工制作？方法:1。准备材料:涂铜板、氯化铁、工业酒精、虫胶漆、小刷子、竹筷子、玻璃或陶瓷器皿、松香、小电钻、水砂纸、电烙铁、焊锡；2.图形印刷:用蓝印花纸在覆铜板的铜箔面上描绘印刷电路图；3.描图:用酒精溶解虫胶漆，用刷子在铜箔需要保存的部分描图虫胶溶液；4.腐蚀:虫胶固化牢固后，将电路板放入氯化铁溶液中(温度略高于环境)，轻轻移动电路板或用竹筷摇动容器，使溶液流动；
电路板是怎么来的？分享PCB的3D模型。楼上没看清楚楼主的问题就开始贴材料了。呵呵，楼主还得自己动手，而且是单面板而已。我在大学的时候曾经手工制作过单个面板。在这里分享一下，希望能有一些参考。1.画画。原理图和PCB是用protel等工具画出来的就不用说了。2.转移印花。把PCB转移到WORD上(我们当时就是这么做的)，然后打印在热转印纸上(注意WORD中PCB的大小)，然后把热转印纸包在覆铜板外面(油墨对着覆铜板，整个PCB放在覆铜板中间)，包紧用胶带粘好，然后在热转印机里过(我们这么叫， 应该是楼主说的德尔塑封机)好几次了，而且只是撕掉转印纸没有墨水。

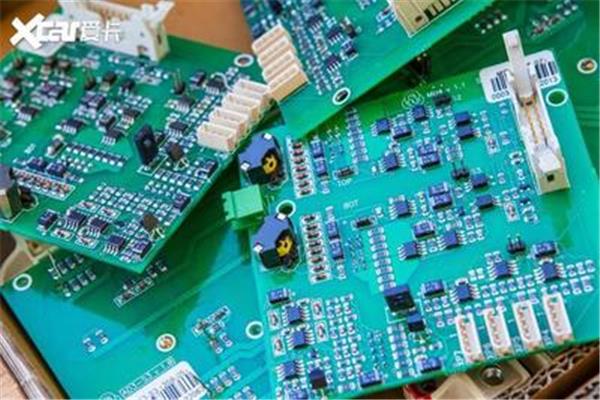

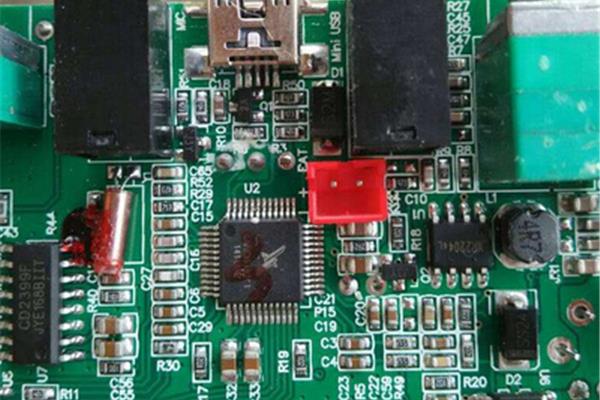

当我们打开通用电脑的键盘时，可以看到一层软膜(柔性绝缘基板)，上面印有银白色(银浆)导电图形和健康图形。因为这种图案是用一般的丝网印刷方法得到的，所以我们称这种印刷电路板为柔性银浆印刷电路板然而，我们去电脑城，各种电脑主板、显卡、网卡、调制解调器、声卡、家用电器上的印刷电路板都不一样。它所用的基材是纸基(通常单面使用)或玻璃布基(通常双面多层使用)，预浸酚醛树脂或环氧树脂，通过在表层的一面或两面粘贴覆铜板而层压固化而成。

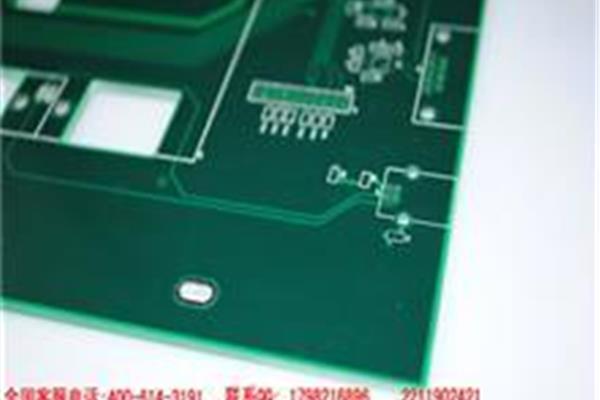

然后做成印刷电路板，我们称之为刚性印刷电路板。我们称之为单面印刷电路图案的单面印刷电路板，双面印刷电路图案的印刷电路板，通过双面互连通孔金属化形成，我们称之为双面板。如果使用两面为内层、两面为外层、或两面为内层、两面为外层的印刷电路板，通过定位系统和绝缘粘合材料交替连接的印刷电路板和导电图案根据设计要求相互连接，将成为四层和六层印刷电路板，也称为多层印刷电路板。
根据产品不同，有三个流程:A .印刷和蚀刻发行→对准孔→铜表面处理→图像转移→蚀刻→薄膜剥离B .印刷后打孔发行→铜表面处理→图像转移→蚀刻→薄膜剥离→工具孔C .钻孔和面板发行→钻孔→通孔→电镀→图像转移→蚀刻→剥离。单面还是双面？、、基础材料是什么？1切割，2钻孔，3钻孔，QC4下沉，5IQC6图案转移，7线检，8图案电镀，9蚀刻板，10阻焊，11IPQC12丝印字符，13喷锡，14成型，15电测，16 fqc，17 fqa，18封装，19入库，20完成PCB ERP第一品牌，最专业的PCB企业ERP系统由深圳科艺美公司提供。
PCB生产工艺流程图切割目的:根据工程资料MI的要求，将一张符合要求的大板材切割成小块进行生产，符合客户要求的小块。工艺:大板材→按MI要求切割板材→扩孔→啤酒圆角\\ \\磨边→板材钻孔目的:根据工程数据，在符合要求的板材上，在相应位置钻取所需孔径。工艺:叠片针→上板→钻孔→下板→检查\\ \\修复铜沉积目的:铜沉积是用化学方法在绝缘孔壁上沉积一层薄薄的铜。工艺:粗磨→挂板→自动沉铜线→下板→蘸%稀H2SO4→加厚铜图案转印目的:图案转印是将生产胶片上的图像转印到板上的过程。(干膜工艺):麻板→压膜→静置→对位→曝光→静置→显影→检查图案电镀目的:图案电镀是在电路图案外露的铜皮或孔壁上电镀一层所需厚度的铜层和一层所需厚度的金、镍或锡层。工艺:电镀→脱脂→两次水洗→微蚀→水洗→酸洗→镀铜→水洗→酸洗。干膜:释放板。
丝网印刷是将丝织物、合成纤维织物或金属丝网绷在网框上，通过手工雕刻漆膜或光化学制版制成丝网印刷版。另一方面，现代丝网印刷技术使用照相材料来制作丝网印刷版。丝网印刷应用广泛，如彩色油画、海报、名片、装订封面、商品标志和印染纺织品等。不是的。这是我以前做的。板子是铜的。然后将电路图暴露在电路板上。

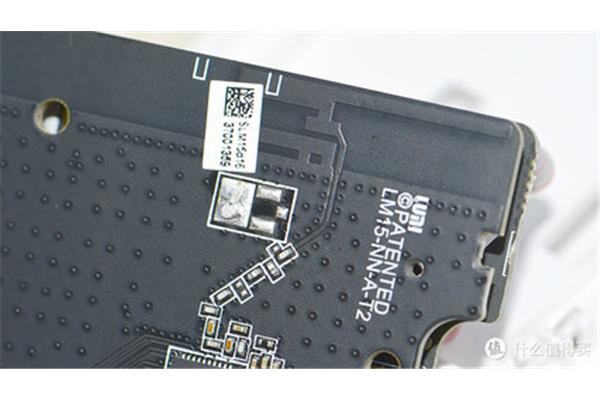

印刷电路板简称PCB，工厂生产和业余生产有很大区别。一般工厂根据客户提供的电路原理图用电脑设计印制板，然后通过光制版等技术制作印制板，再进行阻焊印刷形成成品，这需要一系列的设备。但在传统的业余制作中，只能用腐蚀液涂铜板的方法来制作印制板。近年来，通用测试板、光敏电路板等新技术的推出，解放了广大电子爱好者和电子产品开发者。
用感光电路板做印刷板直接在胶片上印刷就更方便了。笔者在学校课程中学习了ORCAD软件，用它设计了一个8031单片机的典型应用电路，感觉真的不错。老师不允许使用ORCAD的自动布线功能。在那张图中，作者的手工布线很漂亮，布线的边角都是平滑过渡的。充分考虑到这个设计，印刷板更坚固，以至于老师以为是自动布线。

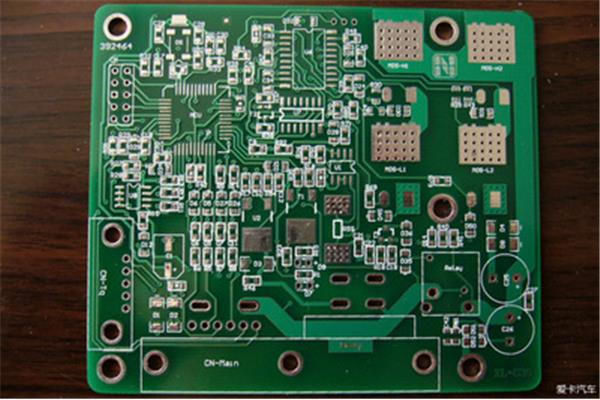

8、怎么制的印刷电路板,印刷电路板可是覆铜板一层一层叠加的?单面线路板可以直接用单面覆铜板制作，可以直接钻孔、刻线、做表面处理、印刷阻焊字符。双面稍微复杂一点，是用双面覆铜板做的，钻孔后还有更多沉铜电镀等工序，你说的一层一层，是指多层板(4层以上)。芯(芯板)、PP(介电层、树脂)和铜箔(铜箔)通过MASSLAM或PINLAM层压。
