如何看懂建筑图纸1？建筑图纸结构设计的第一步是理解建筑图纸。建筑专业是整个建筑设计的龙头，建筑设计没有其他专业，所以看懂建筑图纸尤为重要，如何找到已竣工建筑的设计图纸和属性！建筑图纸建筑设计工程中主要涉及到以下几种图纸，针对不同的功能起到特定的作用，建筑立面是将建筑物的不同测量面投影到一个垂直投影平面上得到的正投影图。
如何看图纸？这样看施工图纸真的很方便。跟着古荣标的步子走，一点一点去理解就行了。1.根据现场实际情况看图。2.从横向和纵向的角度看这幅画。以下是百度专家的回复。我看的很好，分享给大家。1、学习建筑制图标准和规范；2、现场情况，与实际相比；3.从网上下载相关资料进行学习；如何看懂建筑图纸1？懂图纸1。先看现场平面布置，了解项目概况及周边建筑对项目的影响。
3.看施工结构图和建筑图，结合起来对项目有一个整体的了解。4.详见施工图结合结构施工图集，建筑施工图结合建筑施工图集。5、从轴线尺寸看结构图，检查剪力墙、柱、梁、板等钢筋前后是否有出入，结构是否与建筑图相符。梁板现场标高是否正确，卫生间面板是否详细标注，沉降缝构造处理是否合适，楼梯做法是否详细，各种孔洞做法详细。
很多人在设计建筑的时候连图纸都不懂，也不知道如何应用，所以会很纠结，浪费很多时间，也无法提高效率。有兴趣的话可以看看《建筑图纸符号大全》和《建筑图纸查看方法》。很多人在设计建筑的时候甚至看不懂图纸，也看不懂如何应用，所以会很纠结，浪费很多时间，无法提高效率。有兴趣可以看看建筑图纸中的符号和建筑图纸的查看方法，根据不同的建筑特点和民俗，结合不同地域的文化特色，设计出更精美的房屋。
在平面图和剖面图上，某一部分的高度用立面符号表示。1.建筑施工图中的符号齐全，并规定了定位轴线及其编号:定位轴线用细点绘制。细实线轴号圆，直径8mm，细节10mm。轴号写在圆圈里。横向编号采用阿拉伯数字，从左至右依次书写。垂直编号，从下到上用大写拉丁字母书写。

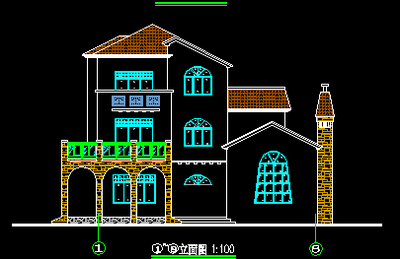

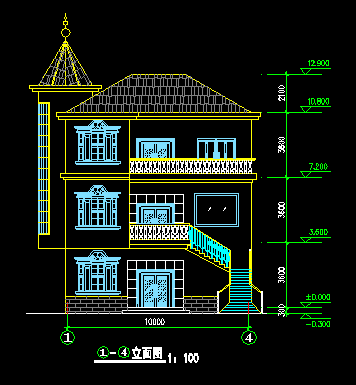

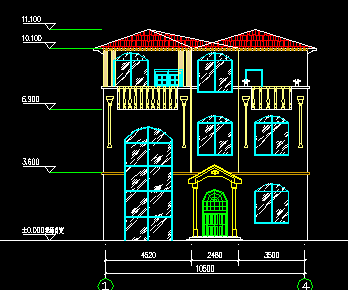

啊，这个问题很难。首先你拿到分数，然后你明白什么是承重墙，然后你就可以自己检查了。如果能画出来就OK了，肯定能看懂。建筑图纸建筑设计工程中主要涉及到以下几种图纸，针对不同的功能起到特定的作用。建筑立面是将建筑物的不同测量面投影到一个垂直投影平面上得到的正投影图。主要表现建筑的外观和造型，反映屋顶、门窗、阳台、雨篷和台阶的形式和位置，建筑垂直方向上各部分的高度，建筑的艺术造型效果和外部装饰做法。

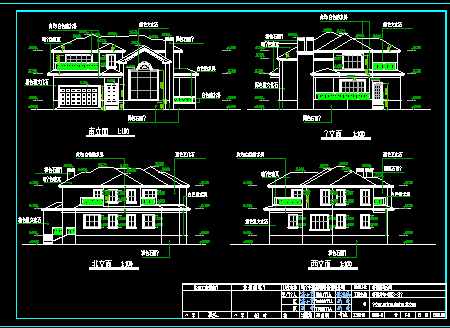

一般可分为立面、背立面、侧立面。也可根据建筑朝向分为南立面、北立面、东立面、西立面。也可以用轴线号来命名，特别适用于平面形状复杂的建筑。在建筑中，建筑标高主要作为建筑外部装修的依据。建筑剖面图是根据建筑平面图上标明的剖切位置和投影方向，用垂直切面剖切建筑物而得到的正投影图。沿建筑物宽度方向剖切得到的横断面图称为剖视图；沿建筑物长度方向剖切得到的剖面称为纵剖面；通过切割建筑物的一部分而获得的截面称为局部截面。
1，学习建筑制图标准和规范；2、现场情况，与实际相比；3.从网上下载相关资料进行学习；如何看懂建筑图纸1？懂图纸1。先看现场平面布置，了解项目概况及周边建筑对项目的影响。2、看施工组织，大概了解项目的具体施工情况。3.看施工结构图和建筑图，结合起来对项目有一个整体的了解。4.详见施工图结合结构施工图集，建筑施工图结合建筑施工图集。
设计师有一个很重要的任务就是画装修图纸，包括房子的整体规划布局，还有电路设计等一些部分。现在很多人不太懂装修，没时间亲自装修设计房子。他们可以去找装修公司设计。下面就给大家详细介绍一下哪里可以找到装修设计图。装修常用图纸？一、装修设计图纸哪里找1。平面布置图，合理的规划平面布置图在很多人眼里是最考验设计师设计水平的。
当然，图纸中家具的尺寸是否准确，阴影是否会影响行走都要考虑。而一些没有经验的设计师往往不会考虑这些。2.原平面图是测量完房子后绘制的第一张图纸，是绘制设计图纸的依据。主要注明房型的大小、高度、原有管道、门洞。第一个出问题的地方通常是原图。尺寸不准的话，人工费，材料费，管理费，设计费都要从中加进去。如果担心有猫腻，可以在拿到图纸的时候用卷尺大致测量一下。一般大小不会相差太多。
property！如果时间太久，可能就没了。除非是大型房产中介，否则竣工图和竣工资料都会保存在档案室。我在找我想要的那栋楼的图纸，不止一张？1，施工单位可能有2，施工单位应该有3，城建档案也可以有如果工程已经招标，代理机构有，监理单位看到你在那里有熟人。
1。建筑施工图结构设计的第一步是看懂建筑施工图。建筑专业是整个建筑设计的龙头，建筑设计没有其他专业，所以看懂建筑施工图尤为重要。施工图一般包括以下几个部分:图纸目录、门窗表、建筑设计总说明、首层至屋顶平面图、前立面、后立面、东立面、西立面、剖面图(视情况而定，有多个)、节点大样图、门窗大样图、楼梯大样图(根据功能不同，可能有多个楼梯、电梯)。
2.图纸目录和门窗表图纸目录是了解整个建筑设计整体情况的目录，从中可以了解图纸的数量、图纸尺寸和工程编号，以及建设单位和整个建筑的主要功能。如果图纸目录与实际图纸有出入，我们必须与建筑核实情况，门窗表大家都很熟悉，就是门窗编号，门窗尺寸和做法，这些都是大家计算结构中荷载必不可少的。
