钢筋混凝土结构用钢常用的热轧钢筋品种、强度标准值见表：图1热轧光圆钢筋强度较低，与混凝土的粘结强度也较低，主要用作板的受力钢筋、箍筋以及构造钢筋。热轧带肋钢筋与混凝土之间的握裹力大，共同工作性能较好，其中HRB400主要受力钢筋，是目前工程中常用的钢筋牌号，有较高要求的抗震结构适用的钢筋牌号为：在上表中已有带肋钢筋牌号后加E的钢筋，钢筋牌号的表示：图。
1、HRB235钢筋的抗拉强度设计值,和其他数值HRB235钢筋的抗拉强度设计值，和其他数值答：1.首先把钢筋种类：HRB235纠正一下，应为HPB235；2.HPB235钢筋的抗拉强度设计值ƒy＝210N/㎜²；抗拉强度标准值ƒyk＝235N/㎜²；钢筋弹性模量ES＝2.1（×10的5次方n/mm²）。但这是《混凝土设计规范》GB500102002中出现的。现在已实施《混凝土设计规范》GB500102010，HPB235钢筋己被HPB300钢筋取代。

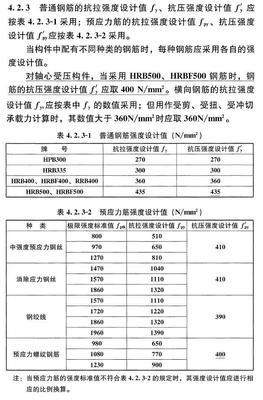

2、钢筋强度设计值取值的依据是怎么来的那就看你设计的对象了，一般可分按容许应力、破坏阶段、极限状态三种。一般钢筋是用屈服强度乘以0.9所得到的结果作为设计强度。例如HPB300钢筋，屈服强度300MPa/mm2，设计强度270MPa/mm2，300*0.9270。0.9是考虑材料的变异性。钢筋有两个强度指标：一是屈服强度，这是钢筋混凝土构件设计时钢筋强度取值的依据，因为钢筋屈服后产生了较大的塑性变形，这将使构件变形和裂缝宽度大大增加以致无法使用，所以在设计中采用屈服强度作为钢筋的强度极限。

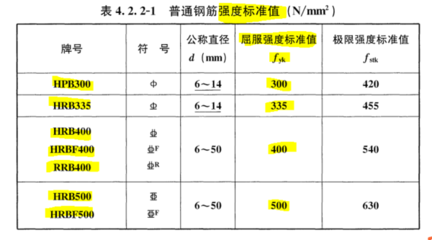

3、钢筋强度标准值表普通钢筋强度标准值屈服强度标准值和极限强度标准值见表4.2.21GB50010（2015版）混凝土结构设计规范毕竟是2015版，由于GB/T1499.22018《钢筋混凝土用钢第2部分：热轧带肋钢筋》已经实施，夲标准取消了335MPa级钢筋，增加了600MPa级钢筋，故意味着《混凝土结构设计规范》GB500102010（2015版）表4.2.21相对落后了。
