目前UG的最新版本是UGNX5，提供了注塑模具、铝镁合金压铸模具、钣金冲压模具等模具设计模块。由于注塑模具设计模块涵盖了其他模具设计模块的流程和功能，因此在实际的模具设计中被广泛使用，另外使用起来也很方便，所以这个模块也就成了UG模具设计的代名词，小哥哥跪下来，要了一个UG模具设计的完整流程。
首先分析产品结构，知道分型面在哪里。然后，通过抽取拉出上模面或下模面，并将其缝合成上模腔和下模腔的形状。然后通过拉伸拉出大的上下模面，缝合成一个大的实体，就可以用上模料或者下模料来分割实体了。你说的是模具设计的步骤:1。收集任务书；2.收集、分析和消化原始数据；3.确定成型方法；4.选择成型设备；5.具体结构方案:1 .空腔的布局；2.确定分型面；3.确定浇注系统；4.选择顶出方法；5.确定冷却和加热方法以及加热和冷却槽的形状和位置，以及加热元件的安装位置。
⑦确定主要成型件和结构件的结构形式。⑧考虑模具各部分的强度，计算成型零件的工作尺寸。这些问题解决了，模具的结构形式自然就解决了。这时候要开始画模具结构草图，为正式出图做准备。⑨画模具图A画装配结构图①模具成型零件的结构②浇注系统和排气系统的结构形式。
1。首先你要知道UG是一个非常强大的软件，有很多模块。2.从根本上说，你必须学习的模块是:建模模块(包括素描)，绘图模块。3.其他常用模块如装配模块、钣金模块、加工模块、运动仿真模块等。...........会根据你的工作方向来决定学不学。4.学习步骤:①尝试安装最新版本的UG软件。现在是NX10.0(有一定CAD制图基础)。②购买或下载视频教程，从基础建模开始学习。③对学习时重要的知识和技能做一个电子版(EXCEL文件)的学习笔记，帮助你在遗忘后找到自己的快捷键。④提高建模速度，随时保存角色文件。⑤加入UG论坛，与专家交流，学习，咨询。
梅成义.模具设计流程1。塑料产品图纸和样品的分析和消化。1.产品的几何形状；2.产品的尺寸、公差和设计标准；3.产品的技术要求(即技术条件)；4.产品的外观要求；2.注塑机型号的确定。3.空腔数量和空腔排列的确定，如:1。产品重量和注射机的注射量。2.产品的准确性。3.产品是否有侧抽芯及其处理方法等。4.模具钢的选择。
1.不影响产品的外观要求。2.有利于保证产品的精度。3.有利于模具的加工，尤其是型腔的加工。不及物动词径向分型和抽芯机构的确定。七。模架的确定和标准件的选择。八。浇注系统的设计。9.排气系统的设计。冷却系统的设计。XI。顶针系统设计。十二。导向装置的设计。十三。模具主要部件的图纸。14.校对设计图纸。15.设计图的会签。
模具设计的一般流程如下:(1)产品图纸和样品的分析消化(产品的几何形状、尺寸、公差、设计标准等。);(2)空腔数量和空腔排列的确定；(3)模具钢的选择；(4)分型面的确定；(5)侧向分型和抽芯机构的确定；(6)模架的确定和标准件的选择；(7)浇注系统的设计；(8)排气系统的设计；(9)冷却系统的设计；(10)弹射系统的设计；
我是学模具的，刚开始不懂软件。现在我想基本从以下几点来做:1。买本书看看UG是怎么设计模具的；平时我也会关注同事在设计中关注的重点，以及一些结构的处理思路。2.买一本关于UG曲面和造型设计的书，进一步学习UG的操作和应用。3.梳理一个模具设计的大致流程，注意总结模具设计的思路和经验。希望对你有用！。
想学好ug设计，总要有实例可以参考，那么想知道UG机械设计怎么做吗？下面是我整理并推荐给你的ug机械设计实例教程。我希望你喜欢它。Ug机械设计实例教程1。卧式镗床的后处理制作(1)卧式镗床的结构特点:充分了解机床和数控系统的结构特点是编制后处理的基础。本文研究的数控卧式镗床控制系统是FANUC数控系统。机床结构有X轴、Y轴和Z轴，以及工作台旋转的B轴。同时，在Z轴方向上，有主轴运动的Z轴和工作台运动的W轴。
选择毫米作为输出单位，毫米作为机床类型，FANUCFanuc_30i作为库中的控制系统控制器。单击确定。(3)设置机床行程参数和旋转轴:在通用参数窗口中，设置机床行程参数，即X轴行程3000mm，Y轴行程2500mm，Z轴行程1000mm。

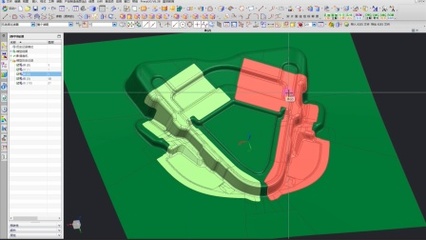

ug设计的模具很少会通过注塑模具导轨完全裂开。一般是手动分模，即确定产品的型腔、型芯面和分型面，并进行绘制和提取，缝制后即可分型体。模板可以手绘，非常简单。如果直接调用模板，会通过组装的方式传递到模板上，所以建议可以在2D绘制模板，然后导入UG直接拉伸，非常简单。一个零件就是一个文件中的装配模块，但一般模具厂的设计大多放在一个文件中，不同的模块放在一个文件中，然后分别装配，进行CAM编程。这样做的好处是可以减少错误，各部分不会互相干扰。
UG是美国著名的3D产品开发软件。由于功能强大，逐渐成为世界上最流行的CAD/CAM/CAE软件之一，广泛应用于通用机械、模具、家用电器、汽车、航空航天等领域。UG软件自1990年进入中国以来，应用越来越广泛，在汽车、航空、军事、模具等多个领域大显身手。现已成为中国行业主要使用的大型CAD/CAE/CAM软件。
目前UG的最新版本是UGNX5，提供了注塑模具、铝镁合金压铸模具、钣金冲压模具等模具设计模块。由于注塑模具设计模块涵盖了其他模具设计模块的流程和功能，因此在实际的模具设计中被广泛使用，另外使用起来也很方便，所以这个模块也就成了UG模具设计的代名词。本书结合了作者多年来对该软件的实际设计经验，向读者介绍了学习的捷径。
