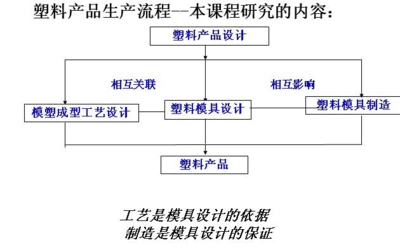

希望准备进入模具行业的朋友，能早点知道这些建议，赶快码住。干货，全套模具设计学习资料免费领取，塑胶模具设计思路与流程，建议收藏！一套可靠的模具设计，主要体现在所成型的塑料制品的质量，加工制造时方便、迅速、简练，既又省资金、人力，留有更正、改良余地、使用时安全、稳定、便于维修、在注射成型时有较短的成型周期和较长使用寿命以及具有合理的模具制造工艺性等方面。

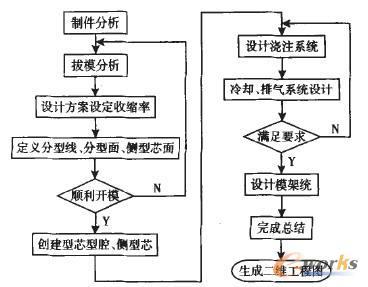

1、塑胶模具设计学习流程第一步：产品分析与修改，确定模具结构，缩水图:1、产品分析：开模方向，分模线与分模面，外形尺寸，厚度，拔模角度，倒勾及相应抽芯方式，进胶点与进胶方式，模穴数等等。2、转工程图：用三维软件出图,一般建立三个视图：第一个主视图（后模表面投影），第二个第三个立体示意图（外表面和内表面）。其他视图按第三角法或第一角法摆放，剖视图（X和Y，剖切位置线通过重要位置中心，倒勾，柱位，孔位，枕位等等），保存文件DXF格式，到CAD打开标数处理。
（标明：MI，缩水率）第二步：产品排位：在模具内怎样排列考虑因素：模具长宽方位，产品模穴数，进胶位置，间隔（强度，放什么零件放得下）先排第一个视图是后模侧俯视图抓主视图，第二个视图排前模侧俯视图，先把第一个视图中心线镜像到正右方然后抓后视图，然后排第三个X方向剖视图放在后模侧俯视图的正下方，第四个视图Y方向剖视图排在前模侧俯视图正右方。
2、塑料模具设计课程设计A.有谁做过这个注塑模具课程设计你好，这个有点像瓶盖，这个模具简单，做个一模四腔，可以做推板顶出，也可以做顶针顶出，通常是做细水口进胶B.求一份塑料模具课程设计我这里可以做塑料模具的、模仁的大小是由成品的深度及大小来决定的﹐一般单边到成品的厚度为2535mm间﹐底面到成品的厚度原则上为30mm左右﹐当然具体情况具体对待﹐如需跑滑块的那一侧时﹐应尽量减小这里的壁厚﹐在模板上锱与较大的空间供滑块使用。
3.成品中心与模具中心在一模一穴或多穴的情况下﹐应尽量使模具中心与注射中心相对应﹐如果这样不能潢足要求时﹐也可以使注射与中心与模具中心相偏移﹐最好是在天地侧偏移﹐一般偏移距离不大于40mm﹔当然有必要的话也可以倾斜或偏心加倾斜。偏心时一定要将KO孔与注射中心一起偏移。
